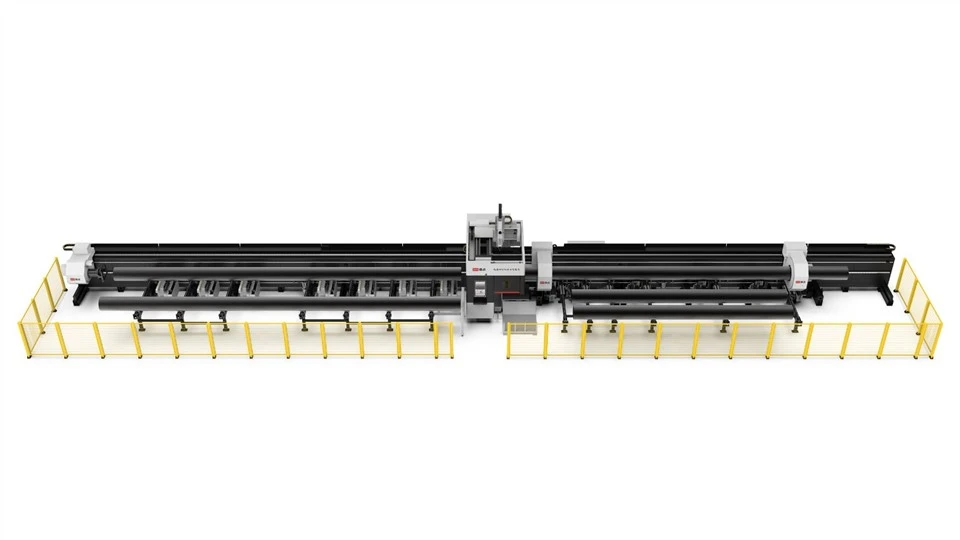

Trealamh gearrtha léasair píopa 15000W
Labhróimid faoin tubest - tacar agus scanadh bevels don trealamh gearrtha léasair píopa 15000W
Ⅰ. Forbhreathnú
Nuair a bhíonn na codanna a dteastaíonn gearradh bevel uathu (leis an A -- ag luascadh le linn meaisínithe), agus léiríonn an líníocht an cruth bevel cheana féin, ní mór an bevel a aithint le linn allmhairithe.
Fógra:
Mura meaisín bevel an uirlis meaisín iarbhír,Ná aithin an bevel, mar go mbeidh sé dodhéanta meaisínithe a dhéanamh.
Mura dtaispeánann an líníocht an bevel atá le meaisínithe, is féidir é a úsáid 【Cuir bevel leis】.
Is naisc teagaisc in -chliceáilte an t -ábhar i gorm. Cliceáil ar an nasc chun tuairiscí mionsonraithe paraiméadair agus modhanna úsáide a fheiceáil do na feidhmeanna comhfhreagracha.
Ⅱ. Cur síos feidhme
1. Bevel in -inúsáidte
Sula n -úsáideann tú an fheidhm seo, cliceáil ar an deilbhín fearas beag sa chúinne uachtarach - de na bogearraí, téigh go 【Socruithe úsáideoirí→Meaisínchumraíocht】, agus seiceáil 【Ceann gearrtha bevel】.
A {- Teorainn uillinn luascáin ais: 45 céim molta. Is é an uillinn uasta luascáin den ais A - ar an uirlis meaisín ná ± 45 céim. Má tá sé difriúil, deimhnigh leis an déantúsóir trealaimh agus cuir isteach an luach iarbhír.
A {- Fad Swing Ais: Tomhaiseann sé an fad luascáin ar an uirlis mheaisín agus cuir isteach an luach iarbhír/neas. Níl an luach seo ach le haghaidh taispeána ceart le linn insamhalta agus ní théann sé i bhfeidhm ar neadú nó ar phróiseáil iarbhír.
2.Check Bevel le linn allmhairithe
A aithint bevel: I gcás líníochtaí cuid a cruthaíodh i mbogearraí seachtracha, ní mór an bevel a aithint ar dtús. I suíomhanna paraiméadair na Iompórtáil ó chomhad.Bevel. Beidh an uirlis uirlisí den chuid allmhairithe ag teacht leis an mbreiseán sa líníocht ansin.
Tionchar an leagan:
Tar éis leagan 7.1.61 (ie {. 2025 v1), is féidir bevel a aithint do gach formáid ach amháin *. Moltar comhaid i bhformáid *.step.
Roimh leagan 7.1.59, moltar comhaid i bhformáid *.igs.
3. gnáth -bhrath veicteoir automatic tar éis allmhairithe
★ Má tá pras le feiceáil tar éis allmhairithe atá ar tí feidhmiúSeiceáil Earráid Veicteoir Gnáth, cliceáilGo maith.
Mura bhfuil aon phras le feiceáil, is féidir leat a chumrú bunaithe ar an rang teagaiscSeiceáil Earráid Veicteoir Gnáth.
Déanfaidh sé seoSeiceáil an Uirlis Uirlisí Bevelde na comhaid allmhairithe. Agus marcálfar an earráid le triantán buí má tá eisceacht ann.
4. Má aimsíonn gnáth -bhrath veicteoir earráidí
Taispeánfaidh na bogearraí "marc beag triantán triantáin" chun a aimsiú: ① An chuid sa liosta páirt; ② An Uirlis Uirlisí Sonrach leis an gceist.
Hover an luch thar an "Marc Exclamation Triantán beag" chun cúis shonrach na hearráide veicteoir uirlisí a fheiceáil.
Má spreagtar "páirt -uirlisí tá uillinn ró -mhór": bain úsáid as 【Láimhseáil uillinn a shárú】 An chuid a phróiseáil.
Má spreagtar éTá gnáth -veicteoir uirlisí neamhghnácha annAgus is cuid dúnta é an chuid (mar shampla feadáin chearnacha nó feadáin bhabhta), seiceáil an chuid a spreagtar sa liosta páirt, cliceáil 【Cealaigh Bevel】, ansin cliceáil 【Scanadh bevel】Chun an bhaisc a dhéanamh ar - aithin an bevel.
Fógra Forlíontach ar anScanadh bevelfeidhmigh: Scanadh bevelIs modh eile é chun beanna a aithint, an toradh céanna a bhaint amach - ag aithint na huillinne bevel. Ní hionann é agus an modh bunúsach, mar sin bain úsáid as chun {- a aithint nuair a tharlaíonn saincheisteanna.
Úsáid:Roghnaigh an ToolPath nó an chuid agus cliceáil 【Scanadh bevel】.
Nuair a roghnaítear uirlis uirlisí, baineann sé leis an uirlis uirlisí roghnaithe.
Nuair nach roghnaítear aon uirlis uirlisí ach go ndéantar codanna a sheiceáil ar an liosta páirt, baineann sé leis na codanna seiceála.
Nuair nach roghnaítear aon uirlis uirlisí agus nach ndéantar aon chuid a sheiceáil, baineann sé leis an gcuid atá ar taispeáint faoi láthair.
Fógra: Scanadh bevelNí féidir é a úsáid ach le haghaidh rannóga dúnta (m.sh. feadáin chearnógacha/bhabhta). Ní oibríonn sé le haghaidh rannóga neamh -dhúnta cosúil le huillinn uillinn, steels cainéal, nó i - bíomaí.
5. Má mhaireann earráidí agus má tá Scan Bevel in ann iad a réiteach, nó is cuid oscailte é an chuid
① Cas air <Display Normal Vectors>Chun an t -uirlis a fheiceáil leis an "Marc Exclamation Triantán beag" agus seiceáil cá bhfuil an veicteoir mícheart.
② Tar éis an veicteoir neamhghnácha a aimsiú, fíoraigh an bhfuil an líníocht ag an suíomh seo tarraingthe i gceart.
③ Má tá an líníocht mícheart, déan é a mhodhnú; Má tá sé ceart, cuir ceist ar úinéir an ghrúpa sa ghrúpa cumarsáide teicniúil. (Tá an cód QR pobail istighThart arfaoin mbarra uirlisí.)
Ⅲ. Ceisteanna Coitianta
1. Conas a chinneadh an bhfuil cuid aitheanta le Bevel?
Breithiúnas simplí: An chros - Rannóg na Rannóige Beidh siombail Bevel ag an Réamhmharc ar an gcuid Bevel ginte.
Breithiúnas garbh: Seiceáil an bhfuil líne imeall ag an uirlis uirlisí. Is cinnte nach uirlis uirlisí bevel é an t -uirlis gan imeall.
Breithiúnas taispeána: Úsáid 【Taispeáin→Taispeáin gnáth -veicteoirí】Chun breathnú go soiléir ar an bhfuil uillinn ag an ngnáth -veicteoir (ie, uillinn luascáin iarbhír an chinn ghearrtha). Léiríonn uillinn luascadh le linn gearradh iarbhír.
Breithiúnas beacht: Cliceáil 【Tomhas】, ansin cliceáil ar an uirlis uirlisí; Taispeánfar an uillinn ais A - ag an bpointe sin sa loga.
Breithiúnas insamhalta: Insamhladh chun a fháil amach an bhfuil na luascáin ceann gearrtha ({- uillinn ais).
2. Conas a úsáidA aithint bevelAr an bpríomh -chomhéadan?
A aithint bevelúsáidtear chun cásanna a leigheas i gcás inaCruthaigh BevelRinneadh dearmad air agus páirteanna á dtarraingt laistigh de na bogearraí.
Níl sé oiriúnach do líníochtaí a allmhairítear go seachtrach, a d'fhéadfadh an bevel a aithint. Chun débhríocht a sheachaint, baineadh an fheidhm seo i leagan 7.1.61.
3. Cén chaoi a n -oibreoidh tú nuair nach bhfuil aon bheocht ag líníocht pháirt ach tá gá le gearradh bevel?
(1) Tar éis an chuid a tharraingt i 【Tarraing páirt】, cliceáil 【Cruthaigh Bevel】.
Teorainn leagan tubest: leagan 1.45 agus tacaíochtaí níos airde ag tarraingt páirteanna bevel i Tubest.
Teorainn leagan TubePro: Úsáid le TubePro leagan 7.1.21.170.0 nó níos airde; Seachas sin, ní oibreoidh sé.
(2) Cuir bevel le líníochtaí allmhairithe laistigh de na bogearraí
【Cuir bevel leis】 (Uirlis Uathoibríoch, Riail Seasta)
【Forleagan AB - Ais gnáth -veicteoirí】(Coigeartú láimhe)
.
Roimh leagan 1.61, an - tógtha i láimhseáil uillinn ró -uillinn chun diallaití bevel a aithint a bhfuil gá le láimhseála uillinn a láimhseáilScanadh bevel.
Tar éis leagan 1.61,Scanadh bevel Tá - tógtha i níos mó ná - Láimhseáil Uillinn Swing, CiallScanadh bevelTar éis Leagan 1.61 ní bheidh uillinneacha ró -mhór ag baint le huillinneacha (ag baint úsáide as an gearradh uasta, ie, baint ábhair).
5. conas a úsáid baisceScanadh bevelnóCealaigh Bevel?
Chun scanadh a dhéanamh ar bhaisc nó chun Bevel a chealú le haghaidh codanna, roghnaigh na codanna sa liosta páirt agus cliceáilScanadh bevelnóCealaigh Bevel.
